Catalogue de pièces FW190
| Type | Titre | Désignation | Référence | Fabricant | Matière | Photo | Plan | Schéma |
|---|---|---|---|---|---|---|---|---|

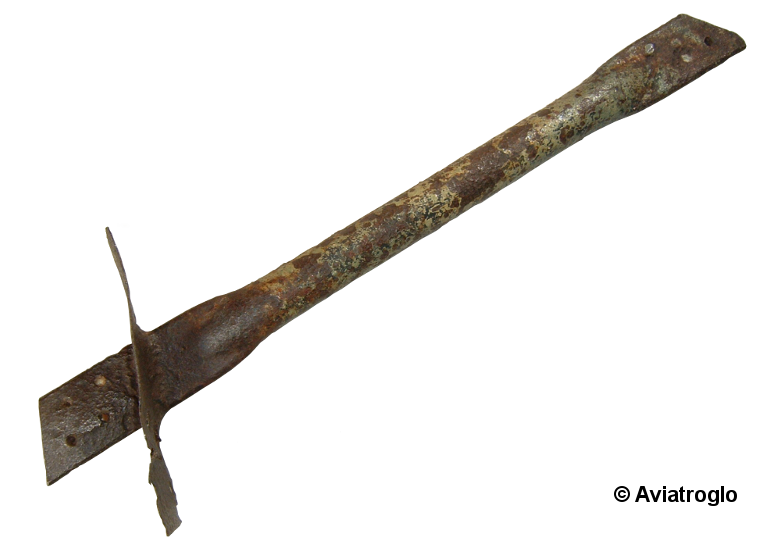

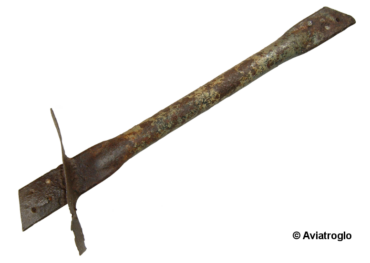

| A1-A8 | RENFORT | RENFORT DE PLANCHER DROIT ET GAUCHE | 190.101.04H06 | Acier |
|
|||

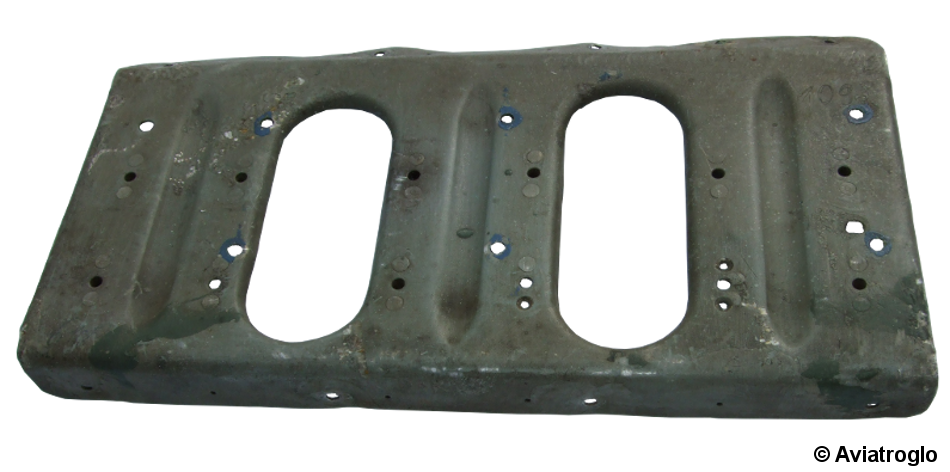

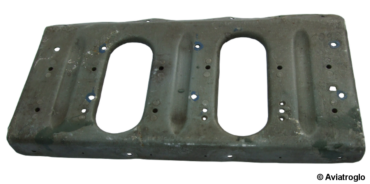

| A1-A4 | RENFORT | PIECE DE RENFORT DU SUPPORT DE BOUTEILLES D’OXYGENE | 190.101.18H02 | Aluminium |
|
|||
| A1-A8 | RENFORT | RENFORT GAUCHE DE LA GLISSIERE DE VERRIERE | 190.101.24H01 | Acier |
|
|||
| A1-A8 | RENFORT | RENFORT DROIT DE LA GLISSIERE DE VERRIERE | 190.101.25H01 | Acier |
|
|||

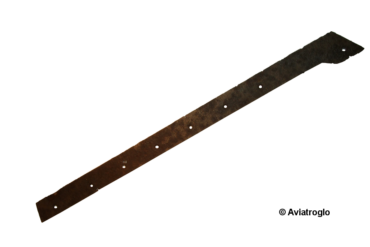

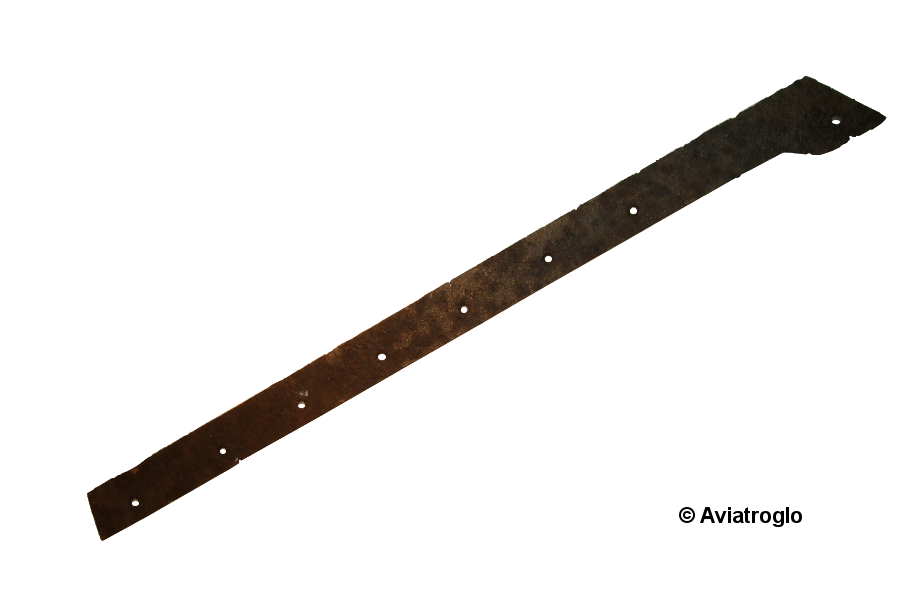

| A1-A8 | RENFORT | RENFORT GAUCHE DE LA GLACE LATERALE | 190.101.33H05 | Acier |
|
|||

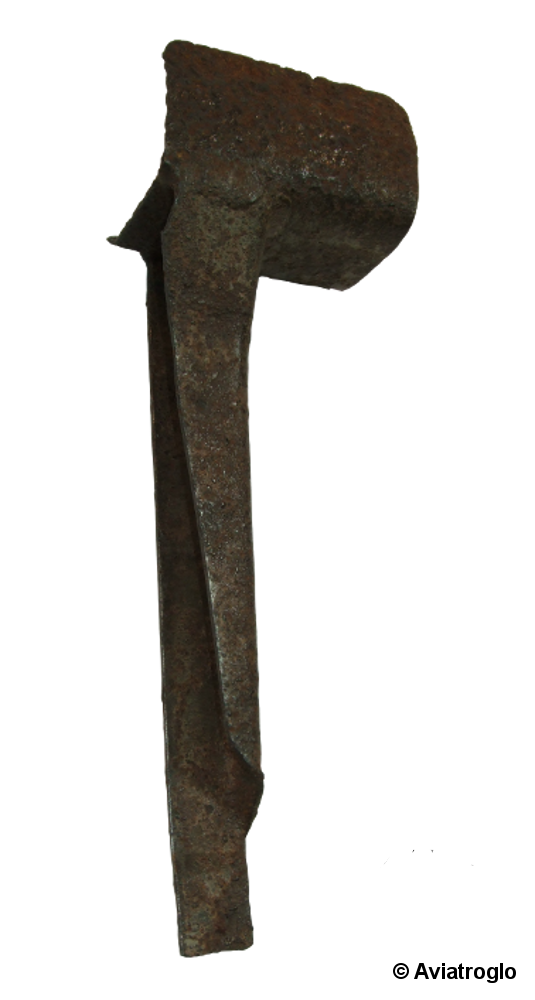

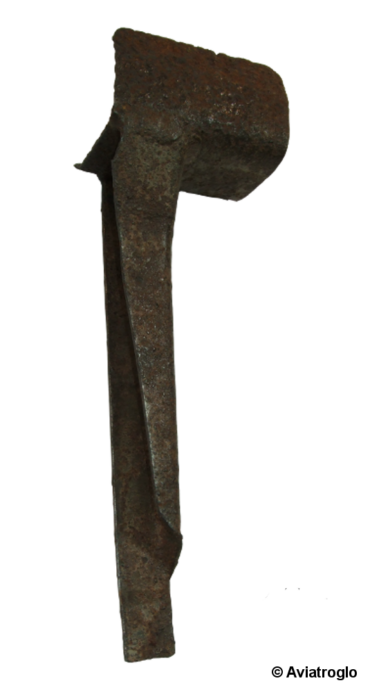

| A1-A8 | RENFORT | RENFORT DROIT DE LA GLACE LATERALE | 190.101.33H04 | Acier |
|
|||

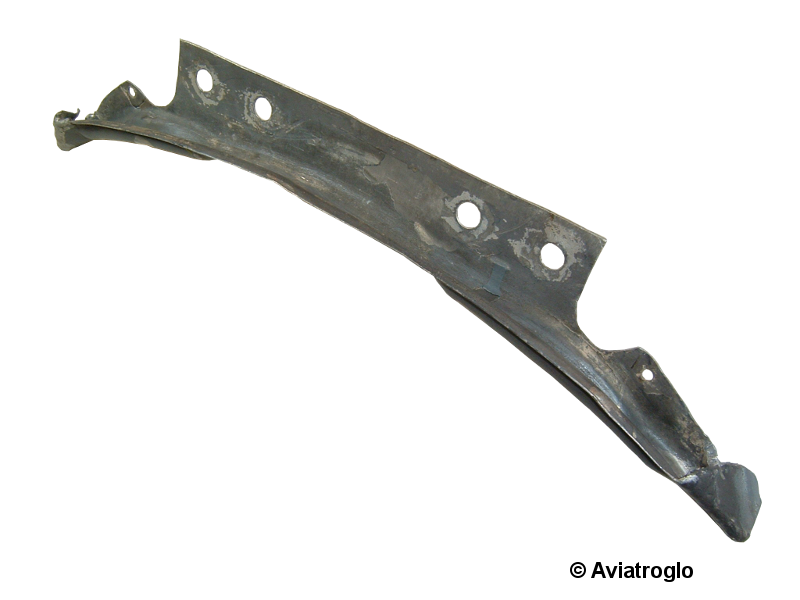

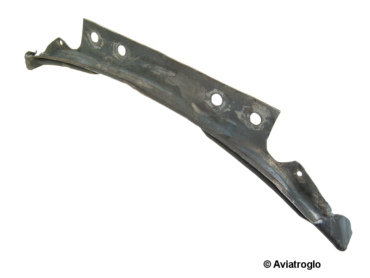

| A1-A8 | GOUTIERE | GOUTIERE DE PARE-BRISE | 190.101.33H07 | Aluminium |
|
|||

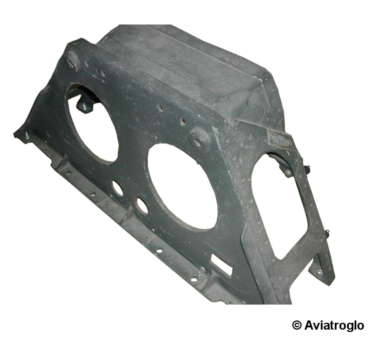

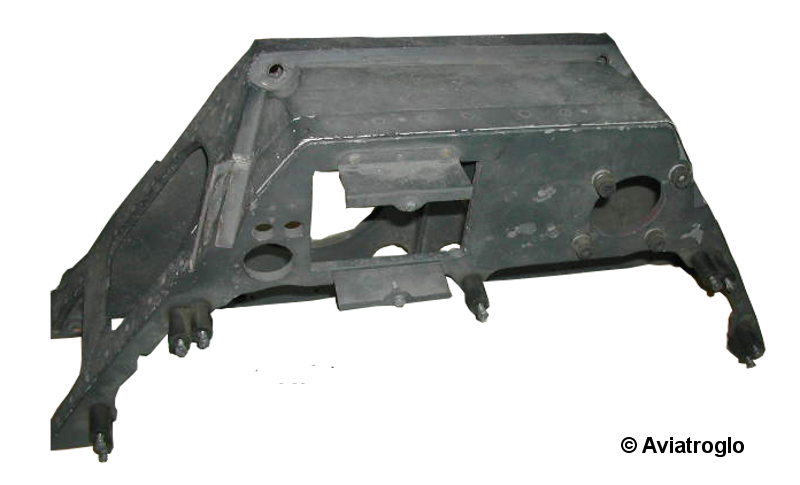

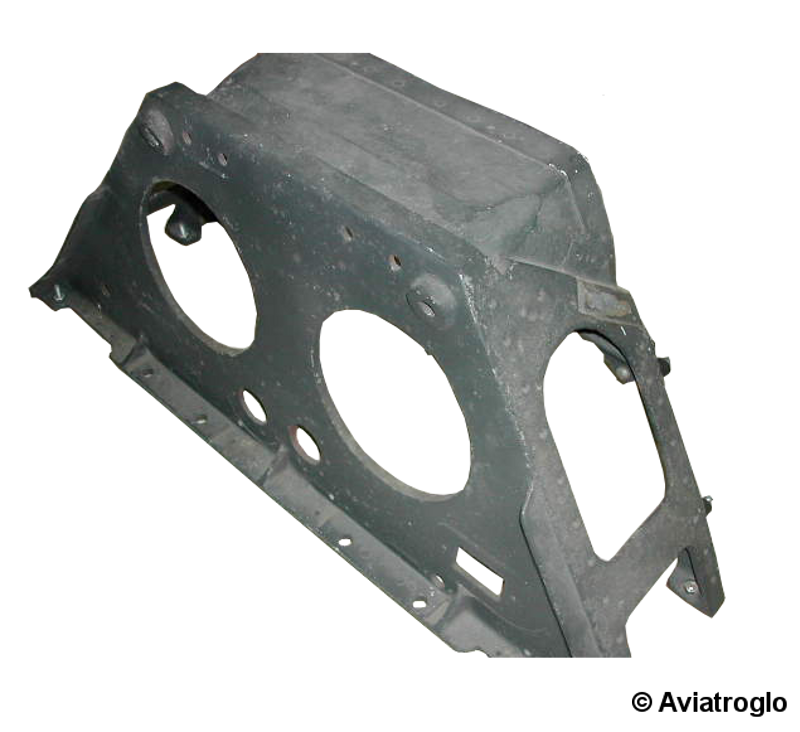

| A5-A8 | STRUCTURE CELLULE – STRUCTURE PLANCHE DE BORD | SUPPORT PLANCHE DE BORD SUPERIEUR | 190.108.3301 | Aluminium |
|
|
||

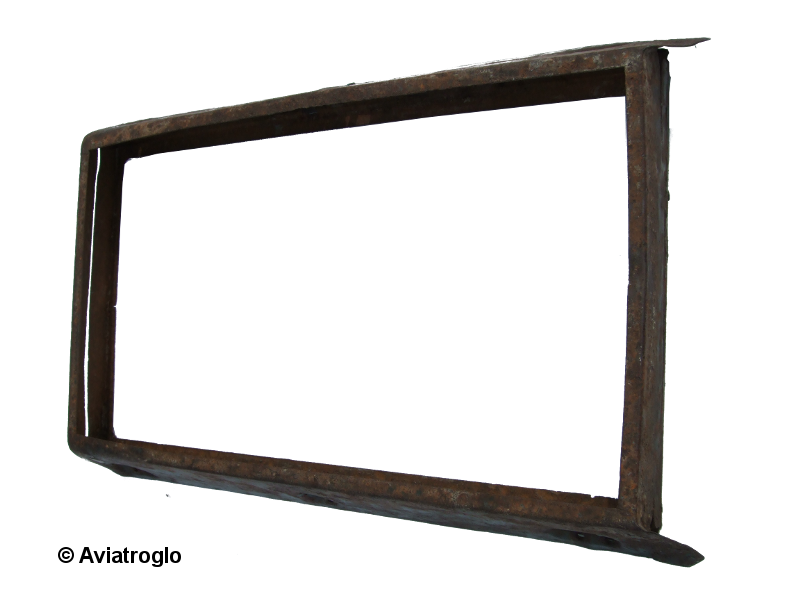

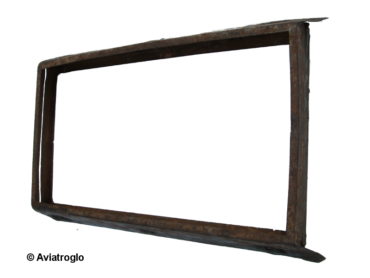

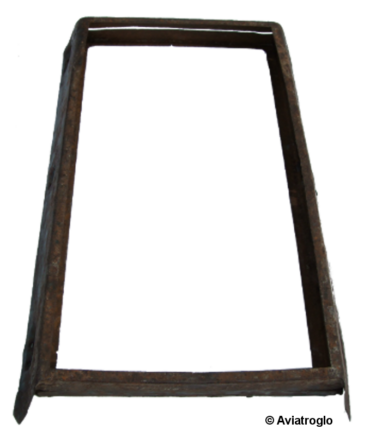

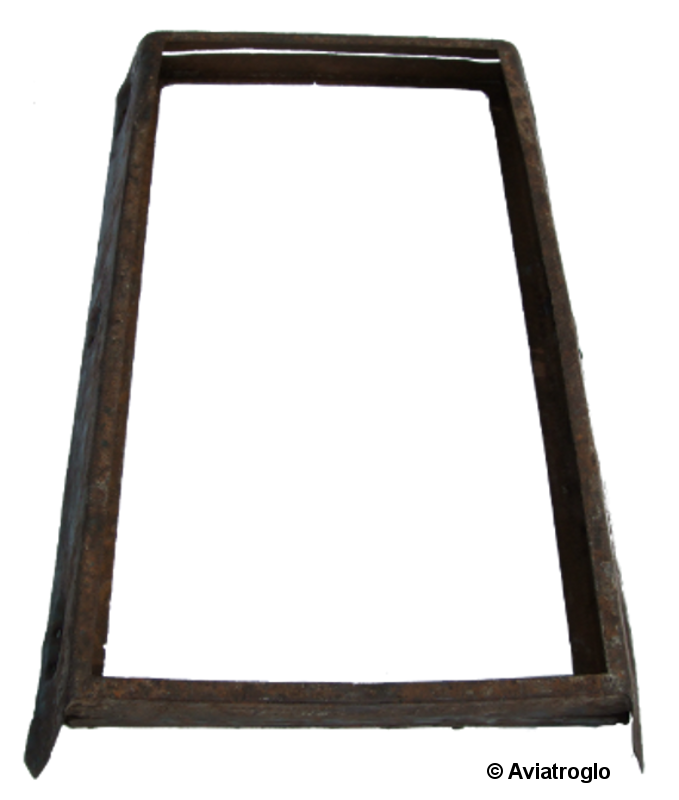

| A5-A8 | CADRE STRUCTURE | CADRE STRUCTURE PARE-BRISE BLINDE | 190.121.14H01 / 190.121.14H0 | Acier |
|
|
||
| A1-A6 | CALE | CALE DROITE DE RENFORT D’EMPLANTURE D’AILE (grand model) | 190.121.0902 | Bakélite | ||||
| A1-A6 | CALE | CALE GAUCHE DE RENFORT D’EMPLANTURE D’AILE (grand model) | 190.121.1002 | Bakélite | ||||

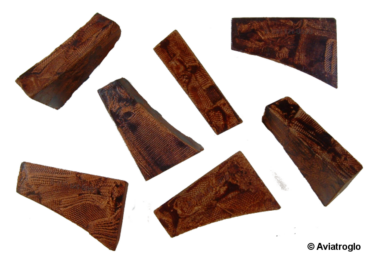

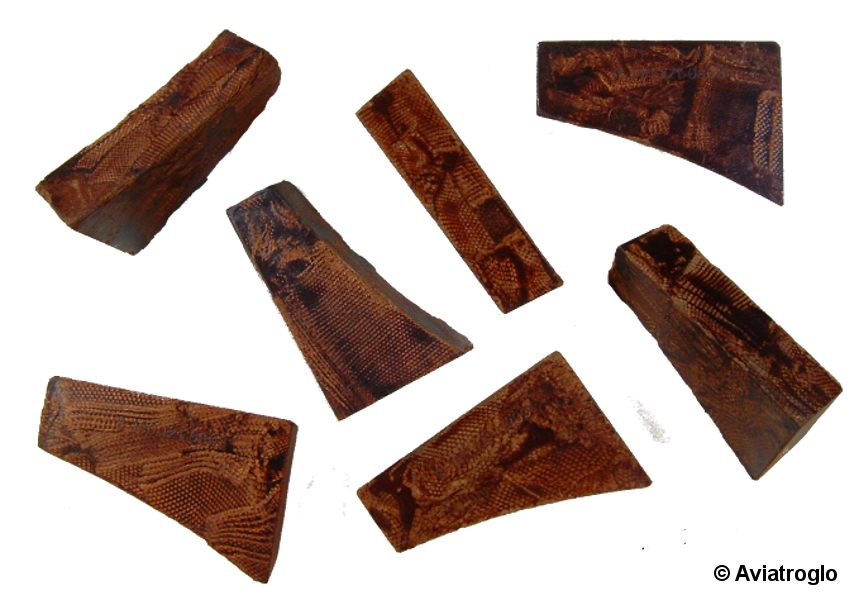

| A1-A8 | CALE | CALES DE RENFORT D’EMPLANTURE D’AILE (petit model) GAUCHE ET DROITE | 190.121.0903 | Bakélite |
|
