AVIATROGLO – MÉMOIRE DU SITE INDUSTRIEL AÉRONAUTIQUE DE CRAVANT-PALOTTE
Catalogue de pièces FWW190
| Type | Titre | Désignation | Référence | Fabricant | Matière | Photo | Plan | Schéma |
|---|---|---|---|---|---|---|---|---|

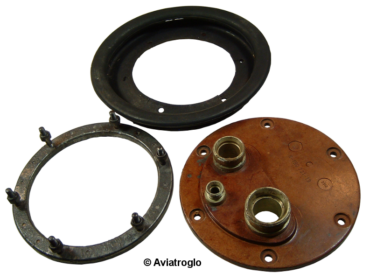

| A1-A8 | CIRCUIT CARBURANT – JAUGEUR CARBURANT | JAUGEUR CARBURANT Réservoir AR / AV | Fl 20724-42 - Fl 20726-44 | HARTM & BR FPB | Divers | |||

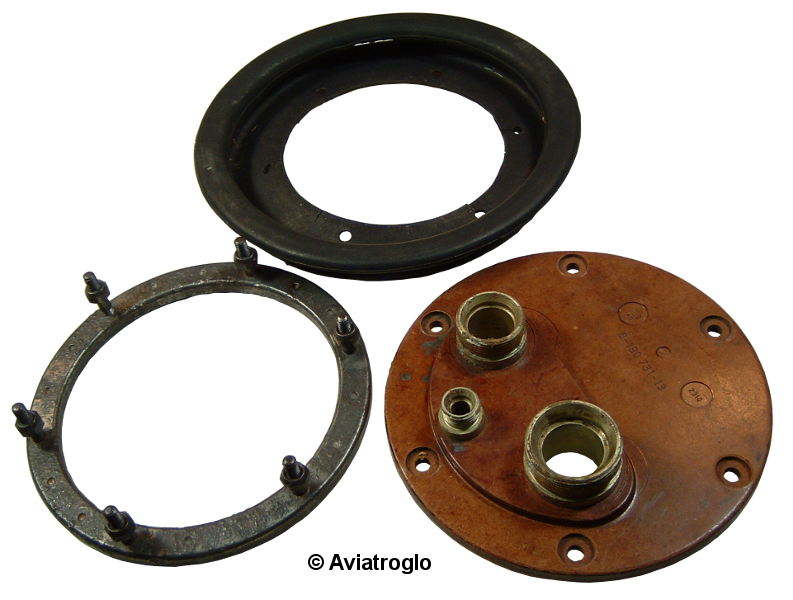

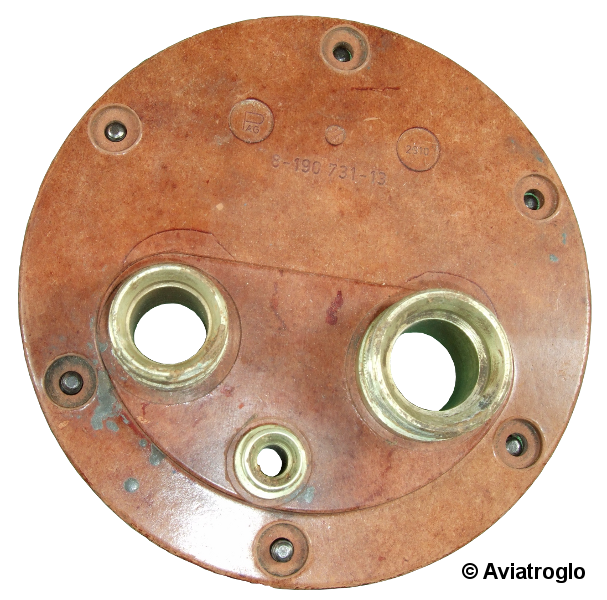

| A1-A8 | CIRCUIT CARBURANT – ARRIVEE | PIECE ARRIVEE CARBURANT Réservoir AV | 8.190.731.13 | Bakélite |
|
|
||

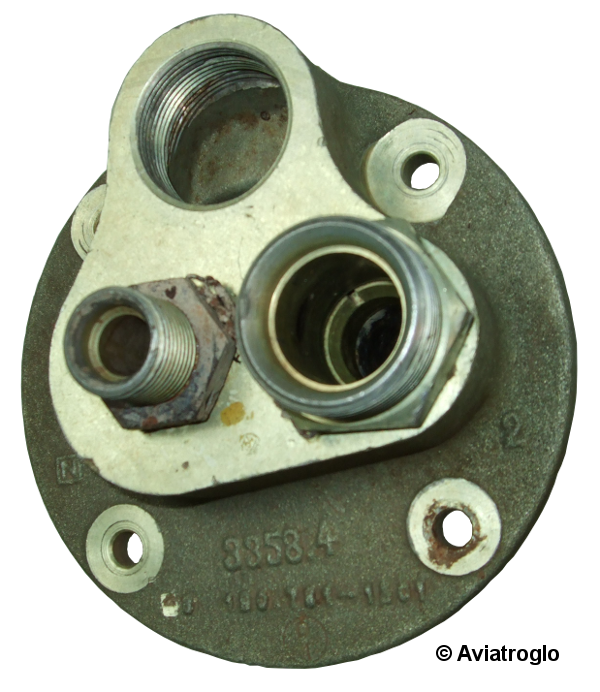

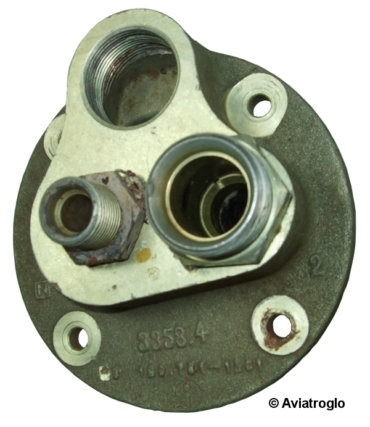

| A1-A8 | CIRCUIT CARBURANT – ARRIVEE | PIECE ARRIVEE CARBURANT Réservoir AR | 8.190.731.1501 | Aluminium |
|
|||
| A1-A8 | CIRCUIT CARBURANT – SUPPORT JAUGEUR | SUPPORT JAUGEUR Réservoir AV / AR | 8.190.731.0611 - 8.190.731.0612 | Bakélite | ||||
| A1-A8 | CIRCUIT CARBURANT – BOUCHON | BOUCHON DE RESERVOIR AV et AR | OBU | Aluminium | ||||
| A1-A | CIRCUIT CARBURANT – BOUCHON | BOUCHON DU 3ème RESERVOIR | 8.190.45.47 B | Aluminium | ||||
| A1-A8 | CIRCUIT CARBURANT – JOINT | JOINT D’ACCESSOIRE Pompe centrifuge | 8.190.731.0617 | Caoutchouc | ||||
| A1-A8 | CIRCUIT CARBURANT – JOINT | JOINT D’ACCESSOIRE Arrivée carburant | 8.190.731.0618 | Caoutchouc | ||||

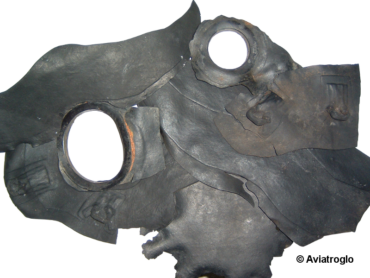

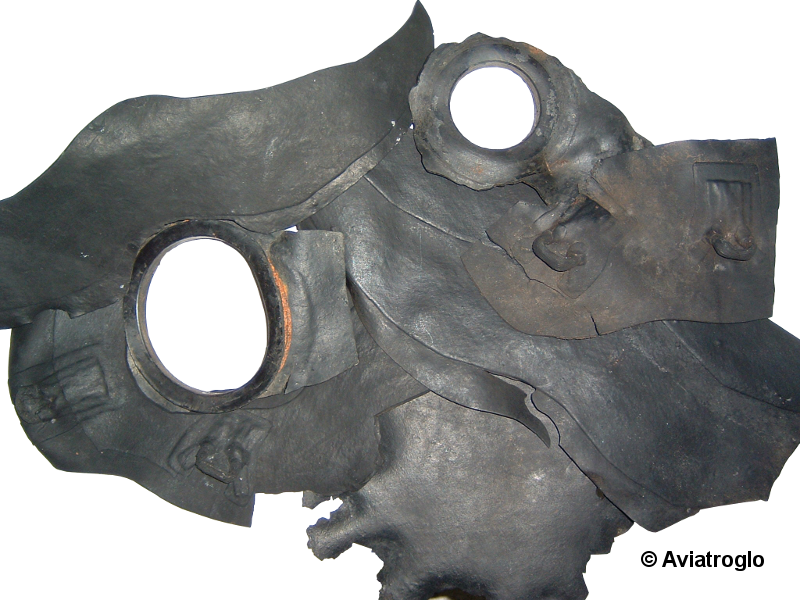

| A1-A8 | CIRCUIT CARBURANT – RESERVOIR AR | RESERVOIR AR (fragments) | 8.4145.01 | Caoutchouc - acier |
|
|||

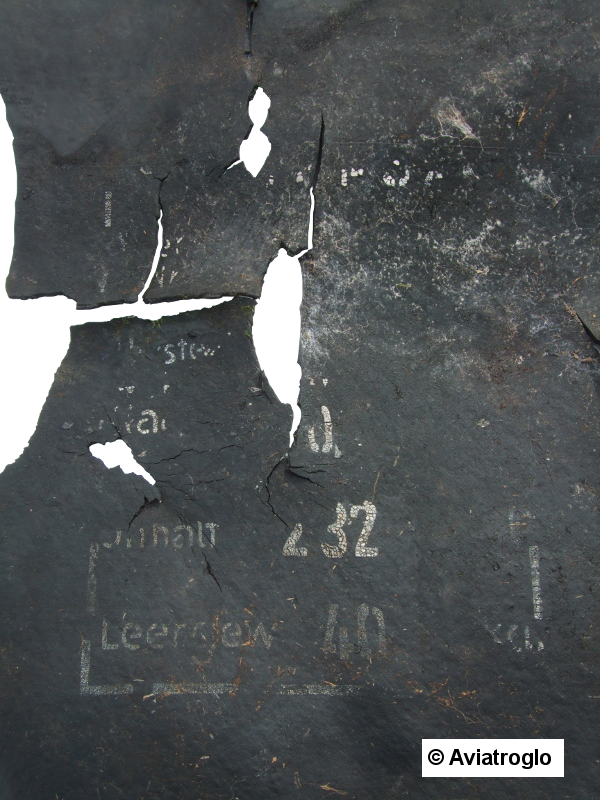

| A1-A8 | CIRCUIT CARBURANT – RESERVOIR AV | RESERVOIR AV (fragments) | 8.4146.01 | Caoutchouc - acier |
|
|||

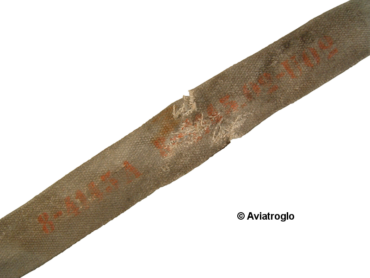

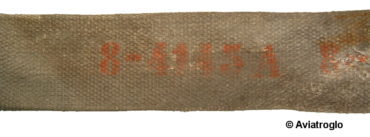

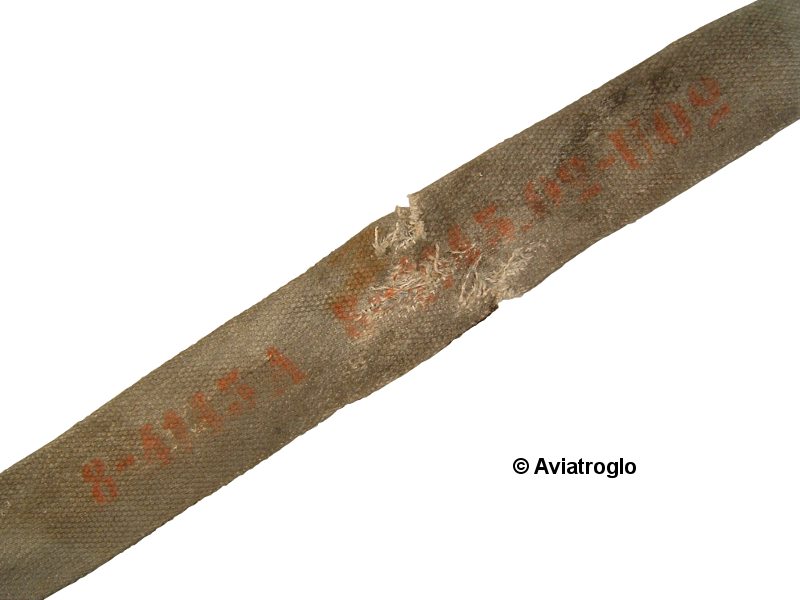

| A1-A8 | CIRCUIT CARBURANT – SANGLE | SANGLE DE SUPPORT Réservoir AR | 8.4145.02. - U 1234 | Chamvre - acier |
|
|||

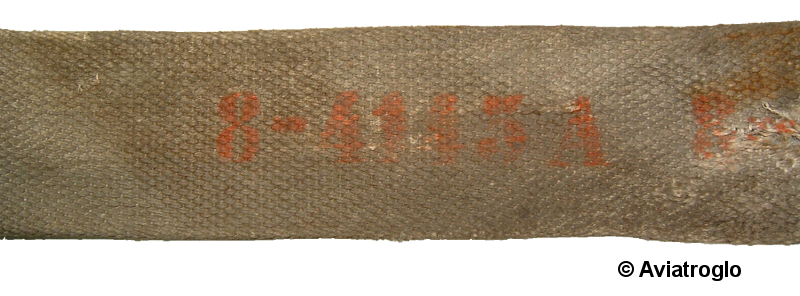

| A1-A8 | CIRCUIT CARBURANT – SANGLE | SANGLE DE SUPPORT Réservoir AV | 8.4146.02 - U 123 | Chamvre - acier |
|
