Catalogue pièces FW190
| Type | Titre | Désignation | Référence | Fabricant | Matière | Photo | Plan | Schéma |
|---|---|---|---|---|---|---|---|---|

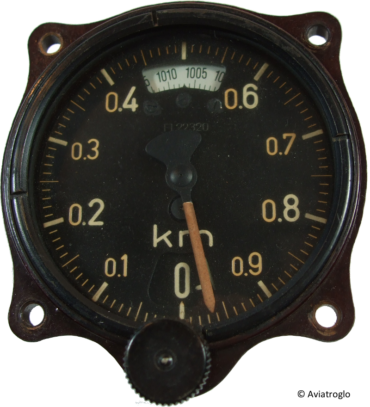

| A1-A8 | PLANCHE DE BORD PRINCIPALE – INSTRUMENT | ALTIMETRE 0 - 13000 (à air sonde pitot) | FL 22320 | Fuess.R cro | Bakélite |
|
||
| A1-A8 | PLANCHE DE BORD PRINCIPALE – VOYANT | VOYANT CONTROLE CARBURANT niveau mini Blanc AR - Rouge AV | FL 32529.1 | Sam-bin - Kos | Plastique |
|
||

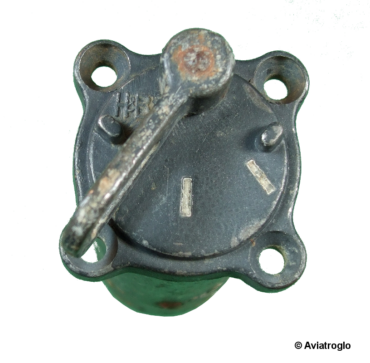

| A1-A8 | PLANCHE DE BORD PRINCIPALE – SELECTEUR | SELECTEUR JAUGES CARBURANT | FL 32331 | Han | Aluminium |
|
||
| A7-A8 | PLANCHE DE BORD PRINCIPALE – COMMANDE | ENS COMMANDE MANUELLE LARGAGE accessoires ETC501 (bombe - réservoir sup) | 190.804.1 | Aluminium - Acier | ||||
| A5-A6 | PLANCHE DE BORD PRINCIPALE – COMMANDE | ENS COMMANDE LANCE ROQUETTES ZVF-FF avec son détrompeur rouge | Aluminium - Divers | |||||
| A2-A8 | PLANCHE DE BORD PRINCIPALE – BOITIER | BOITIER DE COMMANDE RADIO BG25 pour FuG25a | Ln 28803 | Téléfunken | Aluminium - Divers |
|
||
| A7-A8 | PLANCHE DE BORD PRINCIPALE – RESERVOIR | RESERVOIR DE COMPENSATION du variomètre | FL 22360 | Carton - Verre | ||||

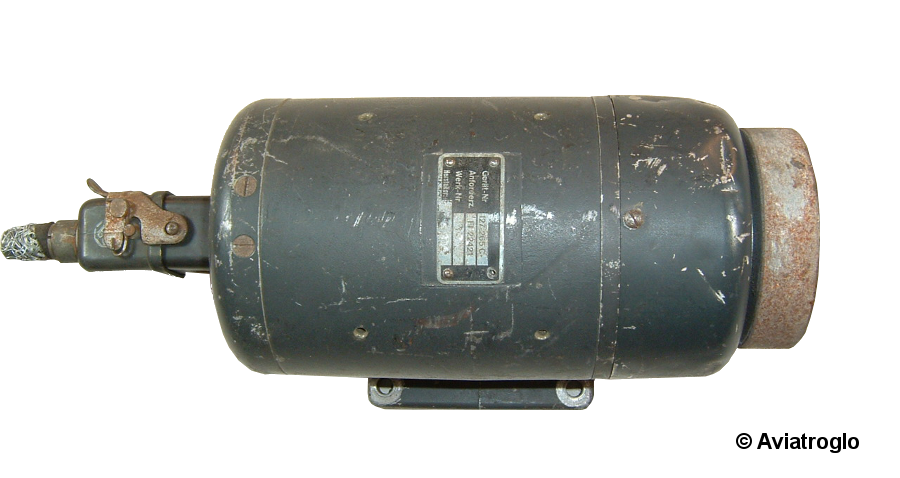

| A5-A8 | PLANCHE DE BORD PRINCIPALE – TRANSFORMATEUR | TRANSFORMATEUR alimentation électrique horizon artificiel | FL 22421 | Eoa | Aluminium - Acier |
|
||
| A1-A6 | PLANCHE DE BORD PRINCIPALE – CABLE | CABLE COMPTE-TOURS 1ère partie | FL 20240 | Acier |
|
|||
| A1-A8 | PLANCHE DE BORD PRINCIPALE – INDICATEUR | ENS INDICATEUR DE MUNITIONS disponibles SZKK 4 M | FL 47313 | Aluminium - Divers | ||||

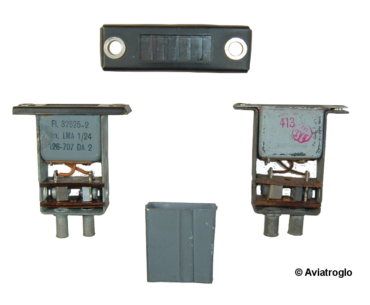

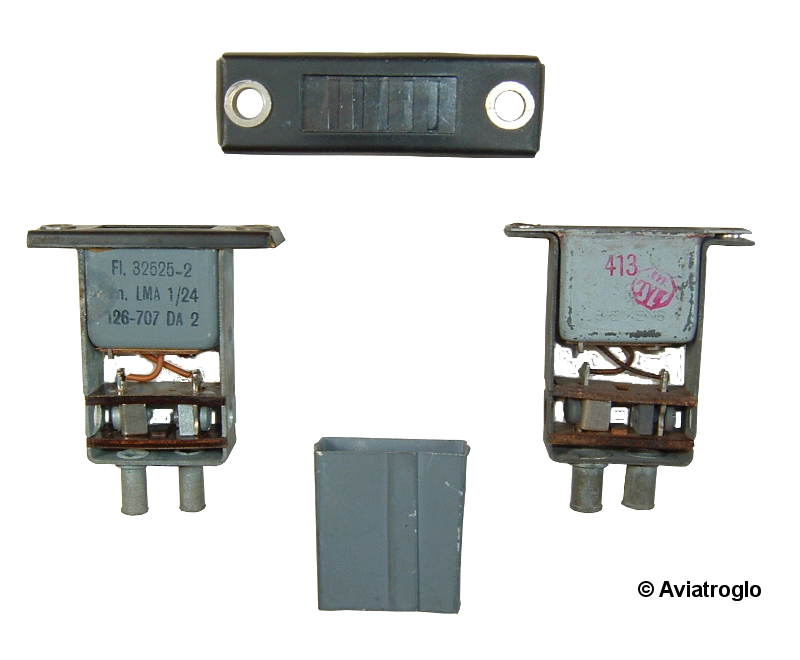

| A1-A8 | PLANCHE DE BORD PRINCIPALE – TEMOIN | TEMOIN DE CHAUFFE de l'embout sonde pitot | FL 32525.2 | Siemens | Aluminium |
|
||

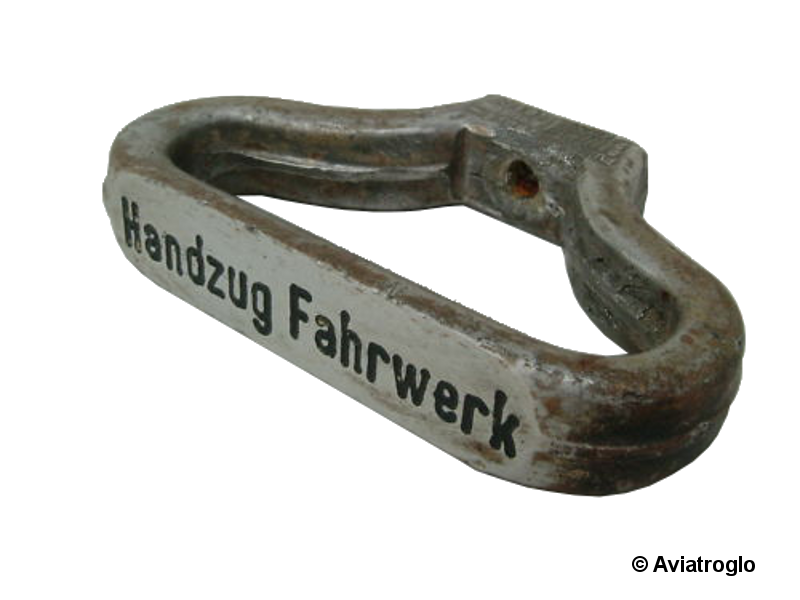

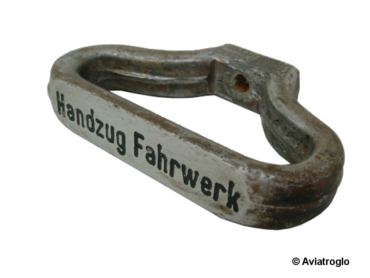

| A1-A8 | PLANCHE DE BORD PRINCIPALE – POIGNEE | POIGNEE DE COMMANDE manuelle ouverture du train | Aluminium |
|
