VOILURE – Catalogue pièces FW190
| Type | Titre | Désignation | Référence | Fabricant | Matière | Photo | Plan | Schéma |
|---|---|---|---|---|---|---|---|---|

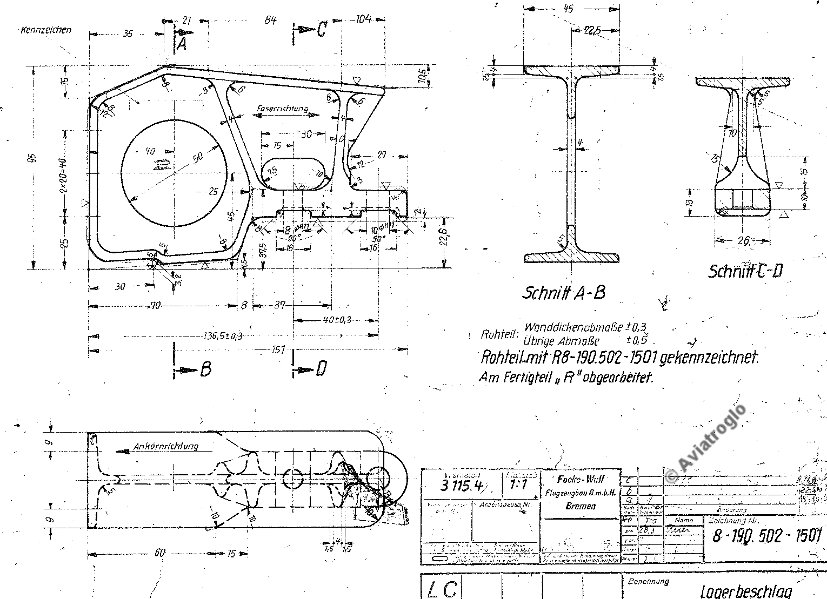

| A1-A8 | VOILURE STRUCTURE – FERRURE | FERRURE GOUVERNE COTE DROIT PLAN / SYM | 190.502.14 - 190.502.15 | Aluminium |
|
|
||

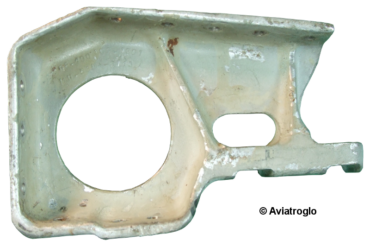

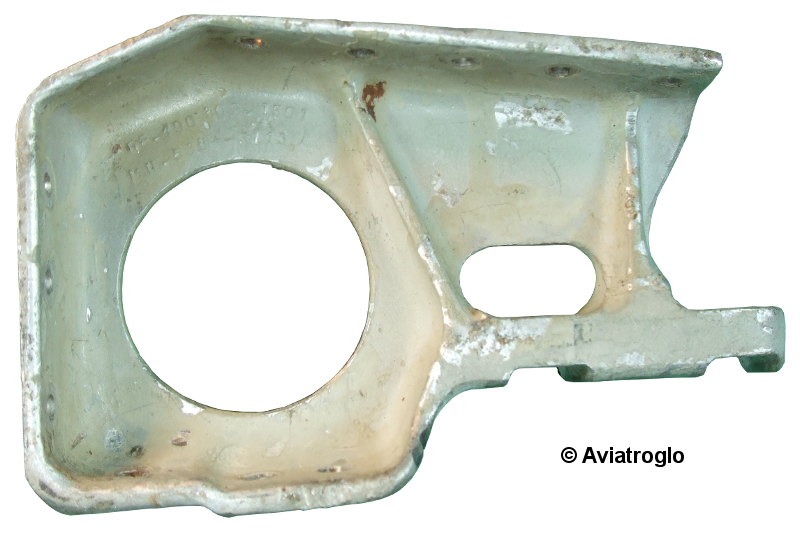

| A1-A8 | VOILURE STRUCTURE – FERRURE | FERRURE GOUVERNE COTE GAUCHE PLAN / SYM | 190.502.12 - 190.502.13 | Aluminium |
|
|
||

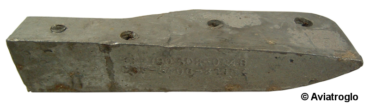

| A1-A8 | VOILURE STRUCTURE – RENFORT | RENFORT D’EXTREMITE | 190.502.0148 | Aluminium |
|
|||

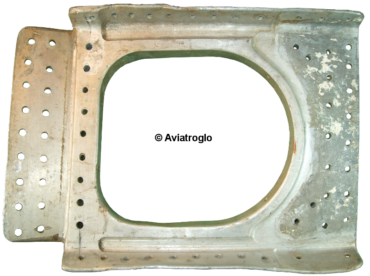

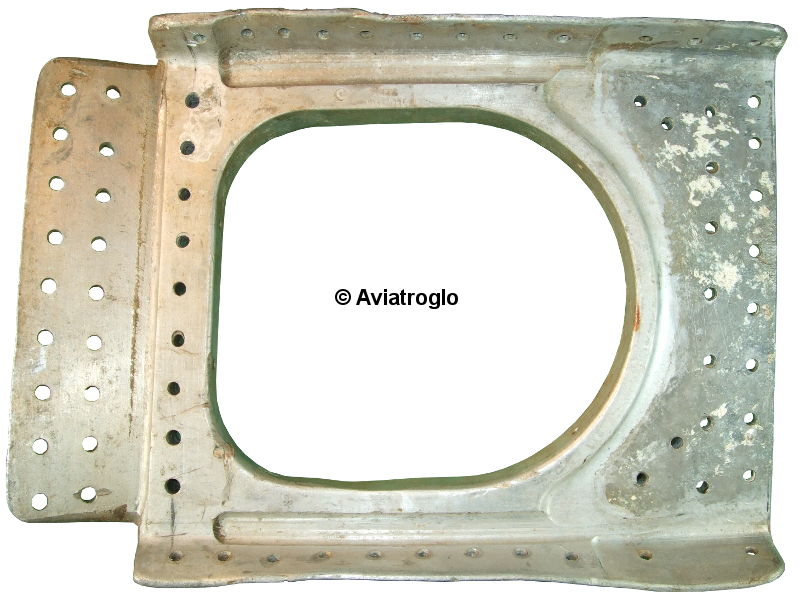

| A1-A8 | VOILURE STRUCTURE – FERRURE | FERRURE POUTRE CENTRALE DROIT ET GAUCHE | 190.512.0301 - 190.512.0501 | Aluminium |
|
|||
| A1-A8 | VOILURE STRUCTURE – CALE | CALE MAINTIEN INF BOITE A MUNITIONS MG DE CAPOT | Aluminium - caoutchouc | |||||
| A1-A8 | VOILURE STRUCTURE – EQUERRE | EQUERRE MAINTIEN TRAPPE DE VISITE INTRADOS D ET G | 190.512.2034 - 190.512.2033 | Aluminium | ||||

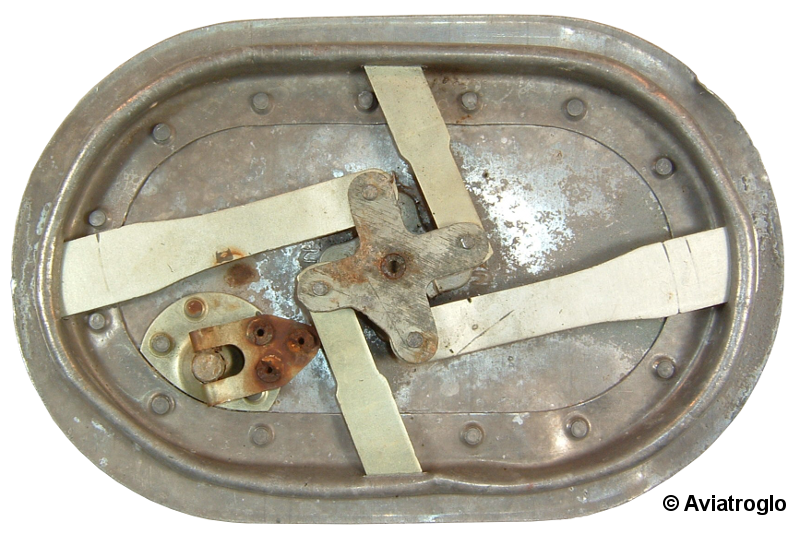

| A1-A8 | VOILURE STRUCTURE – TRAPPE | TRAPPE DE VISITE | 190.514-18 | Aluminium |
|
|||
| A1-A8 | VOILURE STRUCTURE – RENFORT | PIECES DE RENFORT DROITE ET GAUCHE | 190.512.2040 - 190.512.2042 | Acier | ||||
| A1-A8 | VOILURE STRUCTURE – MAINTIEN | PIECES MAINTIEN EQUIPEMENT INTRADOS DROITE ET GAUCHE | 190.501.0127 - 190.514.2037 | Aluminium | ||||

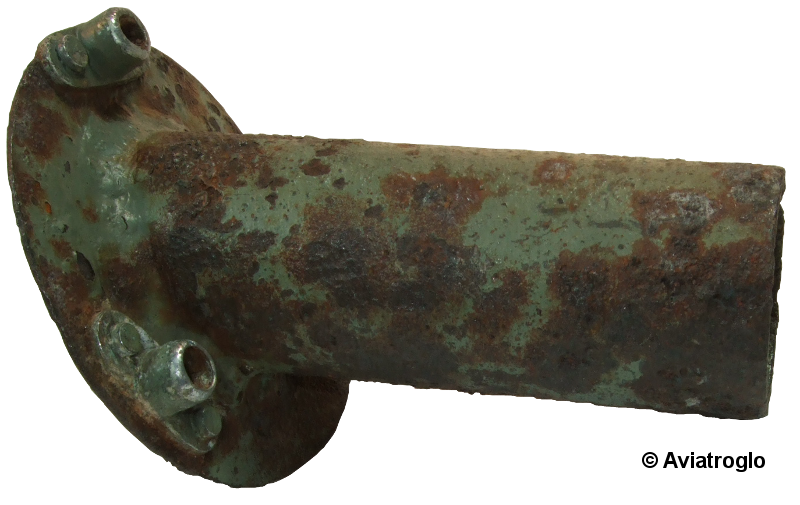

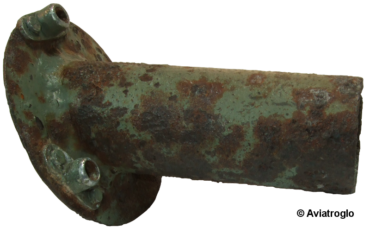

| A1-A8 | VOILURE STRUCTURE – RACCORDEMENT | PIECE RACCORDEMENTCAPTEUR D’AIR CHAUD | 190.513.50H02 | Acier |
|
|||

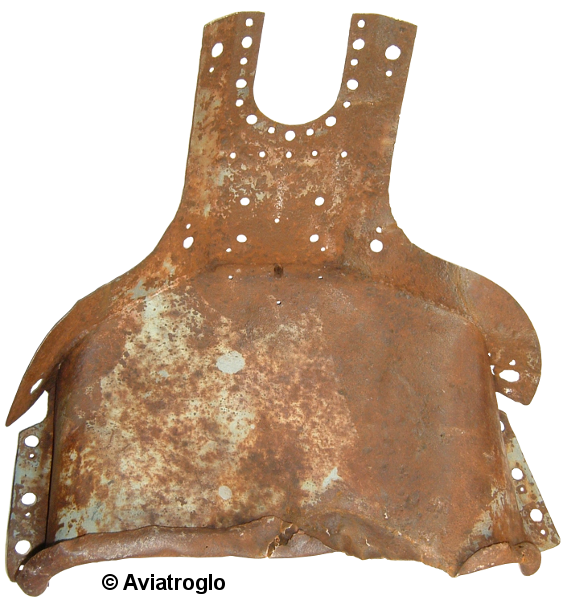

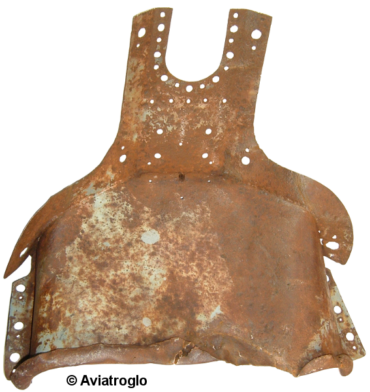

| A1-A8 | VOILURE STRUCTURE – RENFORT | RENFORT INFERIEUR BERCEAU MOTEUR | 190.521.04U01 | Acier |
|
|||

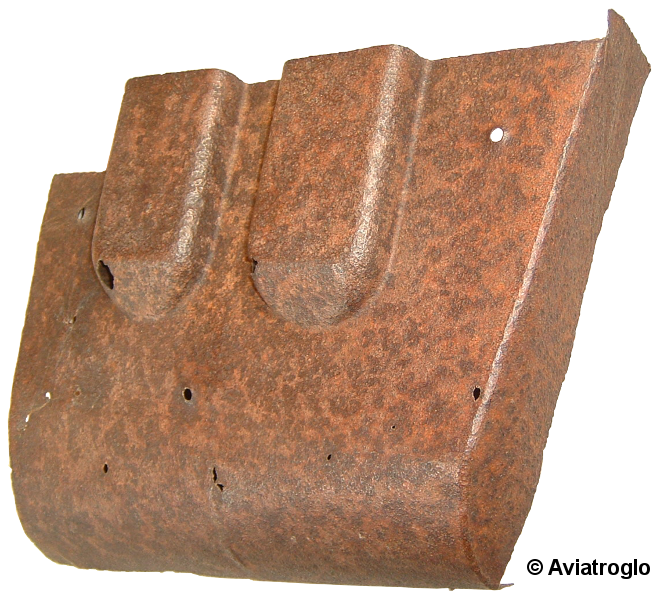

| A1-A8 | VOILURE STRUCTURE – RENFORT | PIECES DE STRUCTURE DROITE ET GAUCHE | 190.522.17 - 190.522.19 | Acier |
|
